AI智能网络设备拓扑图

概览

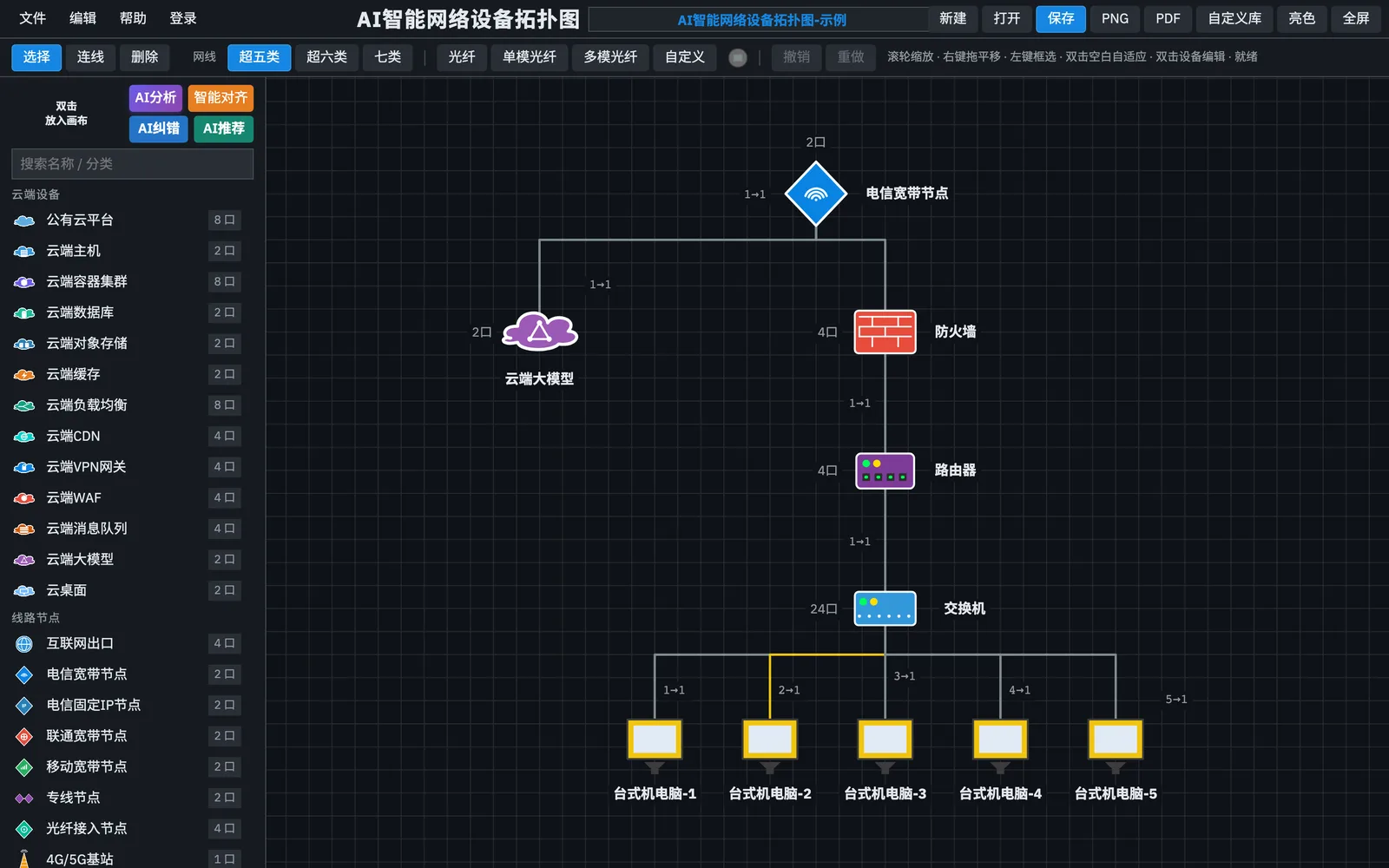

AI智能网络设备拓扑图是一款基于网页的网络拓扑绘图工具，当前版本为 v3.3。它将可视化画布编辑与 AI 大模型分析能力结合，用于绘制、诊断和查错网络设备拓扑。 ### 核心功能 - **设备库**：内置云端、线路节点、网络设备、本地设备、监控设备等分类，支持搜索与自定义设备。填写数量后可批量生成设备，名称与 IP 自动递增。 - **画布引擎**：支持滚轮缩放、右键平移、左键框选、双击空白自适应。提供「智能对齐」功能，按网络层级以树状或放射状排布，并避让走线与端口标签。 - **网线介质**：支持直角正交连线，涵盖超五类、超六类、七类铜缆以及单模光纤、多模光纤等规范。双击连线可编辑源端口、目标端口、颜色、线型（实线/虚线）及备注。 - **文件管理**：支持新建、打开、保存项目至服务器，导入/下载 JSON，以及导出 PNG、JPG、PDF 格式。 ### AI 智能副驾驶 该工具接入了 AI 模型接口，支持 DeepSeek、Kimi、豆包、阿里云通义千问、腾讯混元、OpenAI 以及 LM Studio 本地模型等服务商。 - **AI 分析**：对网络拓扑架构进行深度诊断，评估瓶颈、单点故障与优化方案，支持分屏多轮对话追问。 - **AI 纠错**：分为两个阶段。第一阶段输出初检问题清单；第二阶段执行结构化纠错，例如纠正接入层错误光纤、统一同级铜缆标准、规划不冲突的 IP 及端口号，并可一键应用到画板，支持撤销。 - **AI 推荐**：在纠错基础上评估网络安全与运维架构，推荐堡垒机、备份服务器、VPN 等组件并自动连通接入。 ### 适用人群 适合需要绘制网络拓扑图并进行规范化检查的网络工程师、IT 运维人员及相关学习者。系统支持管理员账户与访客临时账户隔离使用。

Q&A

支持哪些 AI 模型？由 AI 生成

支持系统缺省、LM Studio（本地模型）、DeepSeek、Kimi、豆包、阿里云（通义千问）、腾讯（混元）以及 OpenAI。用户可在设置中配置 API 接口地址、API Key 和模型名称。

如何批量添加相同类型的设备？由 AI 生成

在编辑设备时填写「数量」字段（包含本台）。例如填 5，会在右侧再生成 4 台设备，名称与 IP 会自动递增。

导出的图纸支持哪些格式？由 AI 生成

支持将项目保存至服务器，也支持导入和下载 JSON 文件。此外，可以一键导出高保真的 PNG、JPG 和 PDF 矢量格式。

AI 纠错具体能做什么？由 AI 生成

AI 纠错分两阶段：先输出初检问题清单，再针对性执行结构化纠错，如纠正接入层错误光纤、统一同级铜缆标准、规划同网段不冲突的 IP 及端口号。纠错结果可一键应用到画板，并支持 Ctrl+Z 撤销。

普通用户可以注册账号吗？由 AI 生成

取决于管理员设置。默认关闭自行注册功能，关闭后仅已有账户可登录，访客会使用自动创建的临时账户，且数据相互隔离。
